椭圆振动筛

椭圆振动筛

椭圆振动筛简称椭圆筛，由于他的激振力强，振幅大，更好的处理的大块物料，获取理想成品。兼备了倾斜式圆震动筛和水平式直线震动筛的各自的优点，具有透筛性好、处理能力大、安装高度小的特点，是各种矿山、石矿场、移动式筛分站的理想设备。

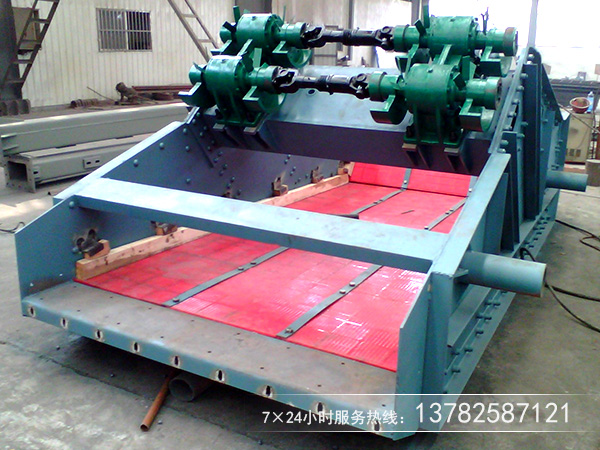

真机图片

结构工作原理

椭圆振动筛电动机通过传动带驱动齿轮箱式同步器使三轴强迫同步，其中中间轴与两侧轴转向相反，相应带动三组块偏心式振动器筛箱的座式安装振动筛。筛箱运动轨迹为椭圆形，电动机可左装或右装 。

物料运行速度

一、关于物料产量的计算
Q=3600×b×v×h×γ
备注：
     Q ……处理量            （单位：t/h）
     b ……振动筛设备的宽度  （单位：m）
     v ……物料运行速度      （单位：m/s）
     h ……物料品均厚度      （单位：m）
     γ……物料堆密度        （单位：t/m3）
二、关于物料运行速度的计算
       对于不同的振动筛类型，它们物料运行速度的计算方法不同，这里列举几个常见的振动筛，看一下他们的计算公式：
圆振动筛：v=kv×λ×ω2×（1+ ）×α
直线振动筛：v=kv×λ×ω×cos(δ) ×［1+tg(δ)×tg(α)］
备注：
v  …… 物料运行速度      （单位：m/s）
kv ……综合经验系数      （一般取0.75～0.95）
λ…… 单振幅            （单位：mm）
ω…… 振动频率          （单位：rad/s）
δ…… 振动方向角        （单位：°）
α…… 筛面倾角          （单位：°）

使用优势

• 1、处理能力大，筛分效率高；
• 2、筛机运行轨迹为椭圆形，运动平稳，功耗低；
• 3、双振幅（15-19mm）、振动方向角（30°-60°）、振动频率（645-875r/min）可调，调整方便、简捷；物料筛分顺畅，不易堵孔、堵料。
  4、三轴驱动强迫同步激振，能使筛机获得稳定的工作状态，对要求处理量大的筛分尤其有利；
  5、三轴驱动改善了筛框受力状态，减轻了单个轴承负荷，侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命，为筛机的大型化奠定了理论基础。
  6、由于其水平安装，有效的降低了机组高度，能很好的满足大、中型移动式筛分机组的需要。
  7、轴承稀油润滑，有效降低了轴承温度，提高了寿命；
  8、同样的筛分面积，椭圆振动筛产量可提高1.3－2倍。
