板式输送机

板式输送机

  板式输送机是链条带动钢板的一种输送机，根据不同的材质，我们可以板式输送分为滤水板，耐高温板等可以用到不同的使用环境，它由驱动机构、张紧装置、牵引链、板条、驱动及改向链轮、机架等部分组成。采用的链条及附件均由专业厂生产，质量得以保证，不但运行平稳可靠，同时可保证一定的使用寿命。

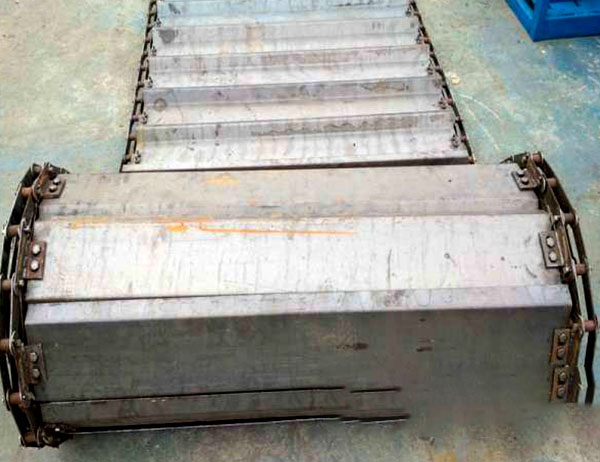

真机图片

结构示意图

  平板输送机有单行道和双行道两种，其部件组合灵活，构成多样，但其核心部件基本相同，都具有驱动装置、牵引链条、头轮总成、轨架、轨道、链板装置、尾轮总成(或称张紧装置)、盖板等。

各种类优缺点

  板式输送机可沿水平方向和倾斜方向输送各种散粒物料和成件物品，也可用于流水生产线中运送工件.它与皮带输送机相比较，可用来输送比较沉重的、块度较大的、具有锋利棱角和强磨磋性的货物，更适宜于输送炽热的物品.它的主要优点是：适用范围广，生产效率高，可作长距离的运输，运输平稳可靠，噪声较小，输送线路布置灵活性较大，且可在较短的距离内完成一定高度的提升;现有的板式输送机生产率有的可达到lOOOt/h,输送距离有的可长达1000m以上,输送倾解可达30。～35。有的甚至可高达60度，过渡转弯半径一般约为5～8m.仅为皮带输送机的1/10左右。所以，板式输送机在国民经济的许多部门，如冶金、煤炭、化学、动力和机械制造业中均有着广泛的应用。板式输送机的主要缺点是：牵引链条和承载底板的自重大，结构较复杂，制造和维修较困难，因此成本也较高。

  板式输送机的形式有多种多样，但目前使用最多的为双链带挡边波浪型板式输送机(俗称鳞板输送,)、双链式平扳输送机和轻型平板输送机三种。

基本参数表
