水冷螺旋输送机

水冷螺旋输送机

  水冷螺旋输送机是在普通螺旋输送机上加水套，水套必须是全密封循环设计，才能保证把物料温度降下来，这样的输送机多用于高温粉料，通常用于输送1000℃以上高温冷却至下游工艺相容的温度(通常小于200℃)的物料。

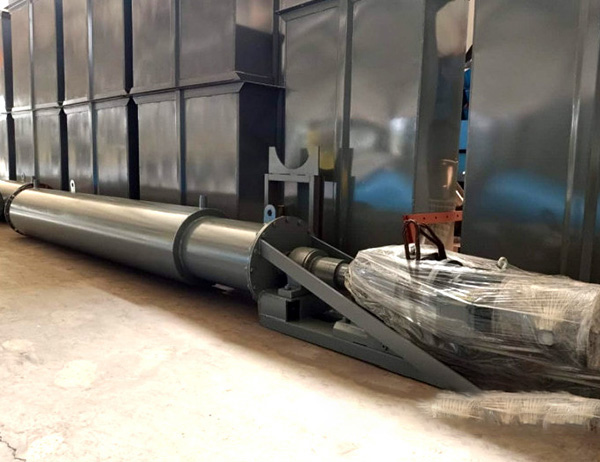

真机图片

结构原理图

冷却水降温技术规范

  1、冷却方式:循环水冷却，

  2、冷却系统:内部冷却 (旋转轴)、外部冷却 (夹套),3、循环冷却水走向: 从半焦螺旋出口端进入，半焦螺旋入口端流出，4、材质:与物料接触部分为 304 不锈钢(轴直径159mm,叶片度 10mm，螺旋套管径 377mm厚度8mm)，外夹套材质:Q235，管径460mm、壁厚 10mm,5、螺旋轴和叶片必须经过调直及热处理，

  6、螺旋套管长度不能大于: 7000mm,

  7、雾化喷嘴(材质 304): 在输送螺旋出口端，螺旋叶片上部开始安装，依次往输送螺旋入口端每隔 200mm 安装一个，共安装三个雾化喷嘴，可单独调控水量，也可单独简易拆卸便于清理喷嘴

  螺旋轴驱动方式:连接轴驱动，配备变频调速电机 (黑注明电机功率).

  8、9、要求:输送量每小时大于 6m3，输送物料进入螺旋入口时温度为 450C出料时温度需降至100C以内，

适应物料
