大倾角皮带机-DJ挡边皮带机-厂家直销(大倾角皮带机使用说明书)
大倾角皮带输送机(挡边带式输送机)产品概述：
大倾角皮带输送机(波状挡边带式输送机)是一种新型连续输送设备，它具有输送量大(同其它输送机相比,输送能力提高1.5～2倍);其通用性强(基本件与通用型带式输送机相同)，适用范围广(适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料;适用于单位质量为500～2500kg/m3,*大块度约为100～250mm的物料); 结构简单、维护方便、占用空间小且节省投资(可取代输送机、斗提机联合布置形式而直接选用本机型)便于布置等特点，因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。
大倾角皮带输送机(挡边带式输送机)产品工作原理:
大倾角皮带输送机(挡边带式输送机)其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。大倾角皮带输送机(挡边带式输送机)可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m³的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。
大倾角皮带输送机(挡边带式输送机)产品主要特点:
1、高倾角;2、大出率;3、不撒料;4、布置灵活。

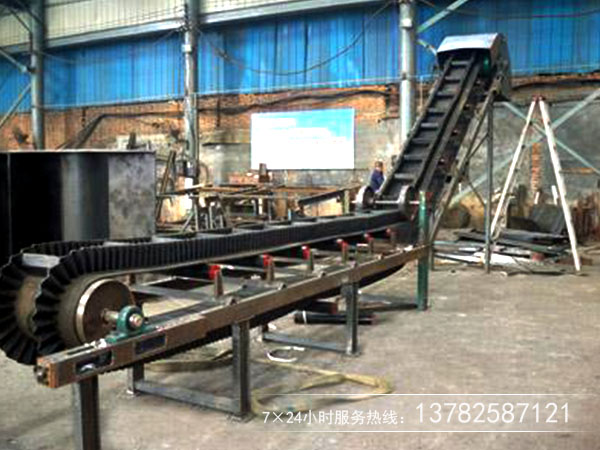

大倾角皮带输送机(挡边带式输送机)产品外形结构示意图：
大倾角皮带输送机(挡边带式输送机)产品主要用途:
1、大倾角皮带输送机(挡边带式输送机)为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。
2、该皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。
3、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
4、大倾角皮带输送机(挡边带式输送机)输送倾角0°-90°范围内。
大倾角皮带输送机(挡边带式输送机)技术参数表:
带宽B(mm)
300
400
500
650
800
挡边高(mm)
40
60
60
80
80
120
120
160
120
160
200
240
部分输送倾角输送量Q3/h
30°
15
14
20
34
46
71
104
120
128
157
195
235
45°
11
10
14
26
35
57
83
97
102
127
157
195
60°
8
7
10
18
25
40
58
69
72
90
112
142
90°
4
4
5
10
13
21
31
37
38
48
60
76
外型尺寸
头轮中心高(mm)
350-100
1100-2000
1300-2000
1300-2000
尾轮中心高(mm)
335
330-490
600
600
600-800
中间段带面高(mm)
450
500-700
760-800
800-850
800-1115
中间段地脚宽(mm)
480
580
870
1020
1220
带宽B(mm)
1000
1200
1400
挡边高(mm)
120
160
200
240
160
200
240
300
160
200
240
300
400
部分输送倾角输送量Q3/h
30°
172
216
267
327
275
331
419
466
319
395
500
564
794
45°
137
175
216
271
222
267
347
384
258
318
414
465
680
60°
96
124
153
197
158
190
253
178
184
226
302
337
524
90°
51
66
83
106
85
102
136
149
98
121
162
180
281
外形尺寸
头轮中心高(mm)
1400-2000
1600-2000
尾轮中心高(mm)
600-800
800-1000
800-1200
中间段带面高(mm)
800-1200
1050-1500
1050-1700
中间段地脚宽(mm)
1440
1690
1890
