  喂料机是均匀给料的一种设备，可以分为圆盘式、板链式、振动式、螺旋式等几种形式，根据物料特性不同选择不同的均匀喂料机，下面为大家提供各种形式喂料机的图片大全接各型号工作原理图片。

圆盘式喂料机

圆盘式喂料机由驱动装置、给料机本体、计量用带式输送机和计量装置组成。给料机和带式输送机由一套驱动装置驱动，该驱动装置的电磁离合器具有 给料机的开、停和兼有功能转换的作用。计量带式输送机的带速小于1m/s,为了测定带速设有速度检测装置，为了防止称量辊偏斜设有检测杆进行调整。

圆盘转动时，料仓内的物料随着圆盘一起移动，并向出料口的一方移动，经闸门或刮刀排出物料。排出量的大小可用刮刀装置或闸门来调节。圆盘给料机套筒一般有蜗牛式或直筒式两种，蜗牛式套筒采用闸门排料，具有下料均匀、准确，对溶剂、反矿粉等配料适合。直筒式套筒采用刮刀排料，堵料现象较蜗牛式套筒轻，但下料量波动大。当精矿粉活粉矿用量较大时，宜用带活动刮刀套筒。反之，熔剂或燃料用料量小时，宜采用闸门式套筒。

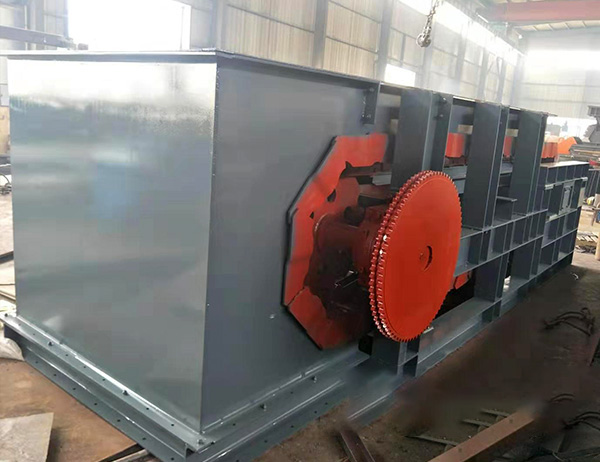

链板式喂料机

链板式喂料机采用节距为228.6mm（9吋）的高强度推土机模锻链条为牵引件，两根链条绕过安装在机体头部的一对驱动链轮和机体尾部的一对张紧轮联成封闭形回路，在两排链条的每个链节上装配了相互交迭的、重型结构的输送槽而成为一个连续的能够运载物料的输送线路。其自重和物料的重量由安装在机体上的多排支重轮、链托轮和滑道梁支承。传动系统经交流变频调速电动机联接减速机，再由涨套与驱动装置直联驱动运载机构低速运行。将尾部料仓卸入的物料沿输送线路运至机体的前方排出，实现向下方的工作机械连续均匀喂料的目的。

振动式喂料机

振动式喂料机是指可把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去的一种设备。在砂石生产线中可为破碎机械连续均匀地喂料，并对物料进行粗筛分，广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。

螺旋式喂料机

螺旋式喂料机把经过的物料通过称重桥架进行检测重量，以确定胶带上的物料重量，装在尾部的数字式测速传感器，连续测量给料机的运行速度，该速度传感器的脉冲输出正比于给料机的速度，速度信号和重量信号一起送入给料机控制器，控制器中的微处理器进行处理，产生并显示累计量/瞬时流量。该流量与设定流量进行比较，由控制仪表输出信号控制变频器改变给料机的驱动速度，使给料机上的物料流量发生变化，接近并保持在所设定的给料流量，从而实现定量给料的要求。
